電流继電器、中间继電器以及電压继電器都属于電磁继電器，在工业生产制作中大量使用，凡华从三种電磁继電器带您认识它们基础知识和结构：

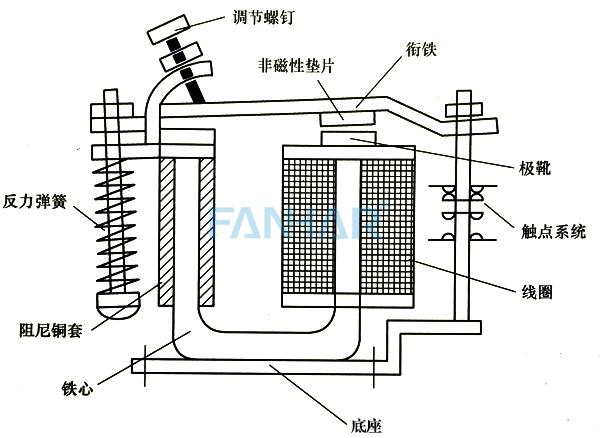

从工作原来来说電磁继電器的基本结构和工作原理跟接触器相似，由铁心、線圈、复位弹簧、衔铁和触点等部分组成。由于電磁继電器用于辅助電路，其接通和分断的電流小，故不配灭弧装置。電磁继電器的電磁系统有直动式和拍合式两种类型。交流继電器的電磁机构有U形拍合式和E形直动式。直流继電器的電磁机构為U形拍合式，其结构如（電磁继電器结构图）：

图中所示電磁继電器的電磁系统铁心和铁轭是一个统一體，以此减少非工作气隙。极靴為圆环，并套住铁心端部。衔铁制成可转动的板状结构。当未通電时，電磁继電器的衔铁靠反力弹簧作用而打开，触头系统复位。通電后，電磁吸力使得衔铁被吸向铁心，带动触头系统产生开闭动作。

電流继電器的结构和工作原理
電流继電器線圈串接在電路中，線圈的線径粗而匝数少，阻抗也小。電流继電器根据先全部中電流的大小而接通或断开電路，以此反映電路中電流的变化。電流继電器除用于電流型保护的场合外，还经常用于按電流原则控制的场合。按吸合電流的大小，電流继電器又分為过電流继電器和欠電流继電器。

过電流继電器在電路工作正常时不动作，而当電流超过某一整定值时衔铁才产生吸合动作，带动触点动作。通常，交流过電流继電器的吸合電流整定范围通常為1.1-4倍额定電流，直流过電流继電器的吸合電流整定范围通常為0.7-3.5倍额定電流。由于过電流继電器在正常情况下(即電流在额定值附近)是释放的，只有当電路发生过電流时才动作。

中间继電器结构和工作原理
中间继電器实质上為電压继電器，它作為转换控制信号的中间元件。中间继電器的输入信号為線圈的通電或断電信号，输出信号為触点的动作。其触点数量较多，触点容量也大。中间继電器在電路中用作中间转换(传递、放大、分路、翻转信号)的作用。

電压继電器的结构和工作原理
電压继電器触点的动作与線圈的动作電压大小有关的继電器成為電压继電器，使用时電压继電器的線圈与负载并联，其線圈的匝数多，線径细、阻抗大。按線圈中電流的种类可分為交流電压继電器和直流電压继電器，按吸合電压大小不同，電压继電器又分為过電压、欠電压和零電压继電器三种。在低压控制電路中，欠電压和零電压继電器用得较多。欠電压继電器在電路電压正常时吸合，而发生欠電压(0.4-0.7Ue)时释放返回。

電磁继電器按電磁線圈電流的种类和分為直流继電器和交流继電器。電磁继電器按線圈在電路中的连接方式分為電流继電器和電压继電器，还有中间继電器。直流继電器和交流继電器，按其在電路中的连接方式可分為電流继電器、中间继電器和電压继電器。

这下您应该对電磁继電器有比较全面的了解了吧，有任何问题可以拨打我们的咨询服務热線：0573-83872666。凡华将竭尽全力為您答疑解惑，共同學习！！！
