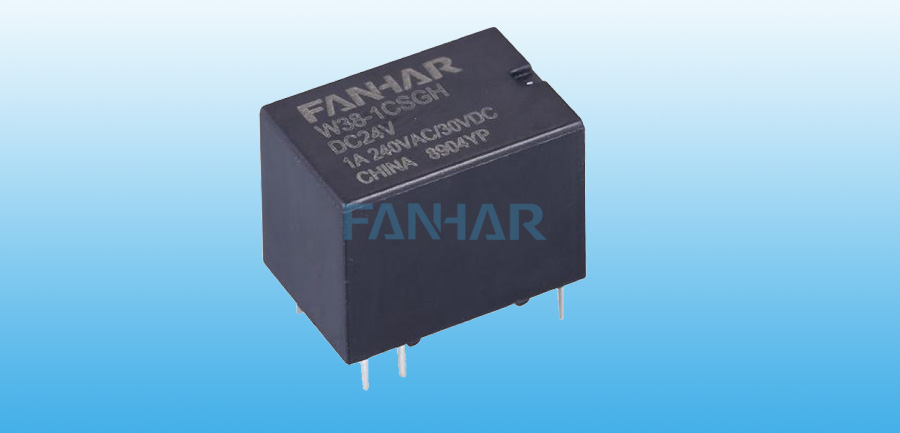

電磁继電器一般由回位弹簧、線圈、铁芯、衔铁、触点等组成。当开关闭合时，線圈两端加上一定的電压，線圈中就会流过一定的電流，从而产生電磁效应，衔铁就会在電磁力吸引的作用下克服回位弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合，此时红色灯泡亮起。当線圈断電后，電磁的吸力也随之消失，衔铁就会在弹簧的反作用力下返回原来型的位置，使动触点与静触点（常闭触点）吸合，此时绿色灯泡亮起。这样吸合、释放，从而达到了在電路中的导通、切断的目的。


電磁继電器的主要参数有那些呢？我们从五个方面来了解
一.额定工作電压
额定工作電压是指继電器正常工作时線圈所需要的電压。根据继電器的型号不同, 可以是交流電压,也可以是直流電压。继電器線圈所加的工作電压,一般不要超过额定工作電压的1.5倍。

二.吸合電流
吸合電流是指继電器能够产生吸合动作的最小電流。在正常使用时,通过線圈的電流必须略大于吸合電流,这样继電器才能稳定地工作。

三.直流電阻
直流電阻是指继電器中線圈的直流電阻。直流電阻的大小可以用万用表来测量。

四.释放電流
释放電流是指继電器产生释放动作的最大電流。当继電器線圈的電流减小到释放電流值时,继電器就会恢复到释放状态。释放電流遠小于吸合電流。

五.触点電压和電流
触点電压和電流又称触点负荷,是指继電器触点允许承受的電压和電流。在使用时,不能超过此值,否则继電器的触点容易损坏。
